一、产品功能
u GSM四频系统，GSM 850 Mhz、EGSM 900 Mhz 、DCS 1800 Mhz、PCS 1900 Mhz
u GPRS数据实时上报，GPS连续定位
u 宽电压辆入范围：9V-50V
u 支持进出围栏报警，实现车辆智能调度管理
1、蓝色LED-GPS状态指示
|
灯的状态 |
含义 |
|
闪烁（亮1秒，灭1秒） |
GPS信号搜索中，未定位 |
|
常亮 |
GPS定位正常 |
|
常灭 |
GPS模块未工作 |
2、黄色LED-GSM状态指示
|
灯的状态 |
含义 |
|
闪烁（亮1秒，灭2秒） |
GSM信号正常，未拨号 |
|
慢闪（亮2秒，灭1秒） |
GSM未找到卡 |
|
常亮 |
GSM上传数据正常 |

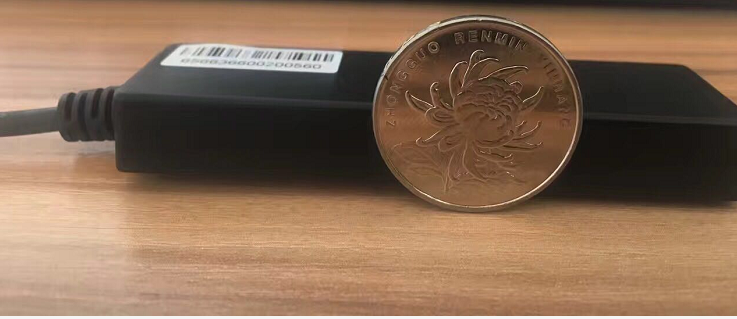

二、外观示意图
三、性能参数
|
其它特征 |
l 先进的数据传输方式，完全按照IT行业通行的传输模式传输数据即：支持TCP协议传输命令/数据 l 20000点数据缓存 l GPRS掉线、数据压入缓存，恢复后立即传送，不丢数据。 l GPRS掉线自动重拨，永远在线。 l 针对移动通信的TCP/IP协议栈，不会产生多余流量 l TCP协议均支持压缩传送以节约流量 l 相同的短信/GPRS命令及应答格式，可任选短信/GPRS通道传送，短信中心可立即升级为GPRS中心。 l 丰富的命令集，各种功能均可通过命令打开/关闭，各种参数均可空中设定。 l 短信主、辅双监控中心号码 l GPRS传输短信，短信沉默功能，车载机零短信费 l 自动监控功能，定时或定次自动回传车辆位置信息、状态信息 l 高速、低速报警 l 行驶里程查询 l 电瓶保护功能，电瓶电压过低、过高时脱离电瓶 l 过压保护，长时间承受150V电压不会损坏
|
|
整机工作参数 |
l 工作电压：DC12V/40mA（DC10V～DC32V） 或 DC24V/30mA（DC20V～DC32V） l 功耗：待机电流≤35毫安 ; 峰值状态≤65毫安 l 报警响应时间：数据方式≤15秒 （网络正常） l 使用环境：工作-30℃～75℃，存储-35℃～85℃，相对湿度10%～95%（不凝结） l 通信模组：SIM800W 工业级模块四频通讯 l 工作频段：GSM 850 Mhz、EGSM 900 Mhz 、DCS 1800 Mhz、PCS 1900 Mhz l 发射功率：Class 4(2W) GSM850、EGSM900 Class 1(1W) DCS1800、PCS1900 l 卫星模组：u-blox l 接收频率： 66通道，L1波段（1575.42 Mhz）C/A码，-163DBM同时追踪22颗卫星 l 模组参数：重新捕获时间≤1Sec，热启动时间≤1Sec，冷启动时间平均≤23Sec l 工作电流：定位：17mA 捕获：20mA l 灵敏度：跟踪：-162dBm 捕获：-145dBm l 定位参数：定位精度10米，最大高度18000米，最大速率515米/秒，最大加速度4g l 外型尺寸：79.2mm×23.5mm×13.6mm（长×宽×高）
|
|
应用领域 |
风控行业、出租车、私家车、消贷车、电动车等。
|
四、设备指令
绑定中心号指令：MASTER,手机号#
修改上线地址域名：HOST,WWW.GPSONLINE.CN,7979#
修改上线地址IP：HOSTIP,202.85.222.106,7979#
回复设备号码：code,1#
漂移过滤：DRIFT,120#
修改设备号指令：MYID,0656636510293867#
FACTORY# (恢复出厂设置)
RESET#（重启指令）
